TATA LETAK KOMPONEN INSTALASI



MENENTUKAN TATA LETAK KOMPONEN INSTALASI PENERANGAN BANGUNAN SEDERHANA



Dalam pemasangan suatu instalasi listrik terdapat prosedur ditentukan yang telah ditetapkan, diantaranya harus dibuat gambar rencana berdasarkan denah bangunan yang  akan dipasang instalasi. Spesifikasi dan syarat-syarat permintaan pemesan yang menguraikan hal-hal yang harus dipenuhi pelaksana, dan batas waktu yang telah ditentukan.

Berdasarkan ayat 401 B3 menjelaskan tentang batasan dan macam-macam  gambar yang harus direncanakan sehubungan dengan pemasangan instalasi listrik adalah :

a. Gambar situasi, meliputi letak bangunan yang akan dipasang dan rencana penyambungan jaringan PLN

b. Denah rumah, terdiri dari : rencana penempatan peralatan listrik, seperti titik lampu, sakelar, kotak-kontak, PHB, dan sebagainya; rencana penyambungan  peralatan listrik dengan alat pelayannya, seperti akelar dengan lampu, motor dan pengasutnya, dan lain -lain; data teknis perlatan yang akan dipasang, dan  sebagainya.

c. Diagram  instalasi garis tunggal,  yang menjelaskan :  diagram PHB,  beban  terpasang, ukuran dan jenis penghantar, dan sistem pentanahan.

d. Gambar  rincian  keterangan,  mencakup :  ukuran fisik,  cara  pemasangan  alat listrik, cara pemasangan kabel, dan cara kerja alat kontrolnya



A.     Gambar situasi

        Gambar situasi meliputi situasi bangunan dari jalan raya, jalan kampung (gang), mata angin, alamat lengkap serta jarak dari sumber listrik atau tiang listrik

Gambar. Denah Situasi Rumah Tinggal Sederhana

B.      Denah rumah

        Apabila hendak memasang instalasi listrik, maka harus mengetahui terlebih dahulu gambaran secara umum keadaan dari suatu ruangan yang akan dipasang  instalasi listrik tersebut. Dari sini maka akan lebih mudah mengatur tata letak komponen serta penentuan titik -titik cahaya dan titik kontak sesuai dengan kebutuhan ruangan.



C.     Diagram instalasi garis tunggal

    Merupakan gambar denah ruang lengkap dengan rencana instalasi penerangan dan tenaganya





D.     Gambar rincian keterangan

Untuk menentukan jumlah kawat penghantar yang dipasang dalam suatu instalasi, maka langkah-langkah yang harus dilakukan adalah :

-         merencanakan terlebih dahulu beberapa titik cahaya yang akan dipasang.

-         Tentukan cara pelayanan titik cahaya yang akan dipasang, misalnya dipasang dua

 buah titik cahaya yang akan dilayani dari satu tempat yang sama.

-         Pilih komponen serta cara pelayanan yang efektif untuk titik-titik cahaya yang akan dipasang..

-         Buat gambar diagram pengawatan agar memudahkan di dalam membuat detail   gambar instalasi.

-         Tentukan cara pemasangan yang akan digunakan,



Jumlah titik beban yang boleh dihubungkan dalam satu rangkaian akhir fasa-satu dengan pemutus tenaga atau pengaman lebur, ditentukan dalam ayat 412 A1, dimana untuk kabel rumah jenis NYA dalam pipa, (lihat tabel)



-  jumlah titik beban a dibatasi oleh beban maks di kolom 2, sehubungan dengan      kemungkinan perluasan kemudian hari beban maks kira-kira 80 % dari kemampuan  hantar      arus NYA yang  tercantum dalam tabel

-    Instalasi domestik dengan beban campuran atau kotak-kontak sampai dengan 16A saja, hanya boleh diamankan dengan pengaman lebur murni atau pemutus tenaga jenis lambat sampai 10 A,  atau dengan pemutus tenaga jenis cepat sampai dengan 16 A.

  Dari tabel  dijelaskan bahwa pada instalasi dengan NYA 1,5 mm sama sekali tidak boleh dip asang kotak-kontak, sekurang-kurangnya digunakan NYA 2,5 mm2. Nilai nominal pengaman dalam kolom 3 adalah nilai maksimum yang diperbolehkan. Jika pada rangkaian akhir terdapat kotak -kontak dengan kemampuan  hantar arus yang lebih rendah dari nilai nominal pengaman, maka pengamanannya harus disesuaikan dengan kemampuan hantar arus kontak.

Berdasarkan tabel maka berlaku ketentuan-ketentuan sebagai berikut :

a. Jika ada 2 – 6 rangkaian akhir dengan NYA 2,5 mm2 dalam pipa, maka jumlah titik beban yang boleh dihubungkan dengan rangkaian akhir adalah :

   -   Maksimal 15 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya  kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotak- kontak dinding tidak melebihi 16 A

- Maksimum hanya satu titik beban, kalau berupa kotak-kontak dinding dengan kemampuan hantar arus lebih dari 16 A

b. Jika ada 2 – 6 rangkaian akhir dengan NYA 4 mm2 dalam pipa, maka jumlah titik    beban yang boleh dihubungkan dengan rangkaian akhir adalah :

- Maksimal 30 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau  hanya kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotak- kontak dinding tid ak melebihi 16 A

- Maksimum hanya 3 titik beban, kalau berupa kotak-kontak dinding dengan kemampuan hantar arus lebih dari 16 A

c. Jika ada 2 – 6 rangkaian akhir dengan NYA 4 mm2 dalam pipa, maka jumlah titik beban yang boleh dihubungkan dengan rangkaian akhir adalah :

- Tidak terbatas, kalau hanya terdiri atas lampu saja dan jumlah beban maksimumnya tidak melebihi 16 A, berarti maksimum 3520 VA untuk tegangan  220 V

- Maksimal 20 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotak- kontak dinding tidak melebihi 16 A

- Maksimum hanya satu titik beban, kalau berupa kotak-kontak dinding dengan kemampuan hantar arus lebih dari 16 A

d. Jika ada 2 – 6 rangkaian akhir dengan NYA 4 mm2 dalam pipa, maka jumlah titik beban yang boleh dihubungkan dengan rangkaian akhir adalah :

- Tidak terbatas, kalau hanya terdiri atas lampu saja dan jumlah beban maksimumnya   tidak melebihi 20 A, berarti maksimum 4400 VA untuk tegangan  220 V

- Maksimal 30 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotak- kontak dinding tidak melebihi 16 A

- Maksimum hanya 3 titik beban, kalau berupa kotak-kontak dinding dengan  kemampuan hantar arus lebih dari 16 A



Gambar Instalasi Listrik

 Gambar instalasi listrik secara umum dibagi dua bagian yaitu : menurut tujua dan Cara menggambar. Pembagian gambar menurut tujuan meliputi :

-     Diagram yang sifatnya menjelaskan : diagram dasar, diagram lingkaran arus, dan diagram instalasi

-      Diagram Pelaksanaan, yaitu : diagram pengawatan dan dan diagram saluran

-      Gambar Instalasi

-      Gambar situasi

Sedangkan pembagian menurut cara mengambar  dibedakan berdasarkan kepada : cara

menggambar dengan garis tunggal dan cara mengambar dengan garis ganda.

 a. Diagram Dasar

     Diagram dasar dimaksudkan untuk menjelaskan cara kerja suatu instalasi secara elementar gambar dibawah memperlihatkan diagram dasar suatu perlengkapan hubung bagi (PHB) yang digambar dengan cara disederhanakan dan secara terperinci.



b. Diagram Lingkaran Arus

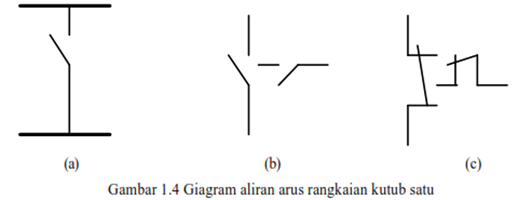

            Diagram  lingkaran arus berguna untuk menjelaskan cara kerja suatu rangkaian, merencanakan suatu rangkaian yang rumit dan untuk mengatasi kerusakan  yang terjadi pada rangkaian. Diagram lingkaran arus digambarkan dengan saklar selalu bergerak dari kiri ke kanan atau dari bawah ke atas, seperti terlihat pada gambar



c. Diagram instalasi

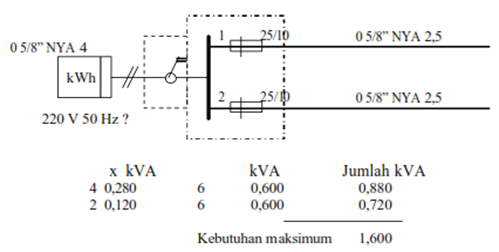

Pada gambar instalasi harus disertai dengan diagram instalasi. Diagram instalasi ini memberikan gambaran hubungan dengan meter listrik, jumlah beban yang harus dilayani, jenis kabel, dan kapasitas pengaman yang harus dipasang pada instalasi  sebenarnya. Contoh diagram instalasi dapat dilihat pada gambar



d. Diagram  Garis Ganda dan Diagram Tunggal

    Diagarm garis tunggal biasanya disebut digram perencanaan instalasi listrik, sedangkan diagram garis ganda disebut diagram pelaksanaan. Diagram garis tunggalditerapkan pada instalasi rumah sederhana maupun instalasi gedung – gedung sederhana hingga gedung besar/brtingkat dan juga pada diagram panel bagi danrekapitulasi beban. Contoh diagram garis tunggal dapat dilihat pada gambar 1.9.









                   Denah dan diagram garis ganda
